クロック発振器キット  出力 0.1Hz〜100MHz
KEM-CLOCK-GEN
DDS方式の、クロック発振器です。

サイン波が必要な場合は、KEM-DDS-9953をご利用ください。
仕様
DDS-IC  AD9954  実装済み
発振範囲  2レンジの切替
  ・低周波レンジ  0.1Hz〜200KHz  (0.1Hz単位)
  ・高周波レンジ    1Hz〜100MHz  (1Hz単位)

  0.1Hz単位が有効になるのは、低周波レンジの場合です。
  高周波レンジでは、1Hz単位になります。
出力クロック・レベル  Hi    3.3V / 5V (ジャンパーにて切替)

  Low    0.7V以下
エンコーダ  エンコーダにて周波数の変更が行えます。

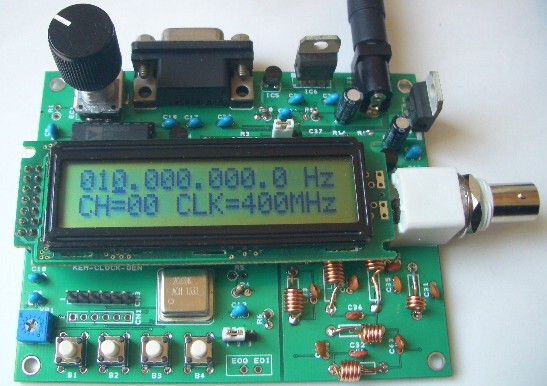

 上記写真の左上のつまみが、エンコーダです。
メモリー数  20チャンネル
 0番チャンネルに周波数が設定された場合、起動時にはその周波数で発振します。
外部から制御も可能
RS-232C搭載
 通常は、ボード単体で動作します。

 別途パソコン又はマイコンから、RS-232C経由で制御もできます。
基板サイズ  100mm×80mm 突起部を含まず
電源電圧  12V〜14V
 DCジャック付き 12VのACアダプタが利用できます。
消費電流  約200mA
外部制御コマンド
本ボードは単体で動作しますが、

別途、パソコンなどにRS-232Cで接続すれば、外部からも、制御ができるようになります。

制御コマンドは、アスキーコード1文字とパラメータの組合せです。
接続条件  115.2Kbps  8bit  ノーパリティー フロー制御なし

制御文字

動作

A

コマンドモードに入る

B

コマンドモード終了

F

周波数セット

D

LCDへ文字列を表示

C

LCDのカーソル移動

E

LCD表示クリヤー

パソコンからスイープ発振を制御
上記の外部制御コマンドを利用して、パソコンからスイープ発振を制御する、ソフトを公開しています。

詳細は、こちらをご覧ください。
このソフトは、他のDDSボードと共通です。
そのため、下図の出力レベルは設定は、本ボードでは無効です。(3.3Vと5Vの切替はジャンパーピンにて行います)
完成ボードについて (完成ボードの販売は、終了しました。)
組み立てを、まとめて、外部に依頼しているため、販売期間を限定しています。

組み立て後の、動作確認は、こちらで行いますが、キットと同様に、無保証です。

故障した場合の、修理も行いませんので、動作中に壊れた場合は、ご自分で修理してください。

修理部品の販売は、行います。
ご注文
完成ボードの発送には、40日程度かかります。

キットの発送には、30日程度かかります。

下記の免責事項にご同意の上で、「カートへ入れる」ボタンを押してしてください。
KEM-CLOCK-GEN LCD付き          10,500円  販売は終了しました。
KEM-CLOCK-GEN LCD無し          10,000円  販売は終了しました。
LCDには、秋月電子のSC1602BS-B(-S0-GS-K)を使用しています。
  (注意)LCDなしには、LCDと基板を接続するコネクタもありません。
