１．５〜４０Ｖ出力　可変電源キット
KEM-DC-POWER　（遮断電流を設定可能なブレーカ付き）
※写真に写っている、ピンヘッダーはテストのためにつけていますが、キットには付属しません。
※ヒートシンクの形状は、写真とは違います。
写真をクリックすれば、拡大表示します。
KEM-DC-CPU

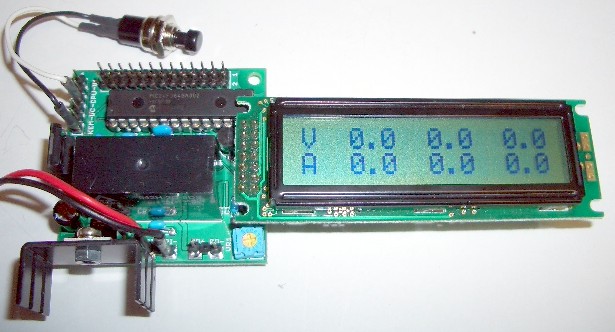

　　制御用CPUボード・キット
  • 電圧と電流の表示
  • 過電流を監視するブレーカ機能あり
  • ブレーカ電流を任意に設定可能
  • ブレーカ電流を超えた場合、リレーをOFFにして、接続されたコンバータボードの出力を遮断します。
  • 機械式リレーのため、過電流を検知してから、リレーがOFFになるまでに、約10mSのディレーがあります。
  • 入力電圧　９Ｖ〜２４Ｖ
  • １台から３台のコンバータボードを接続可能
KEM-DC-UP　　　　　　　（単独でも動作可能）

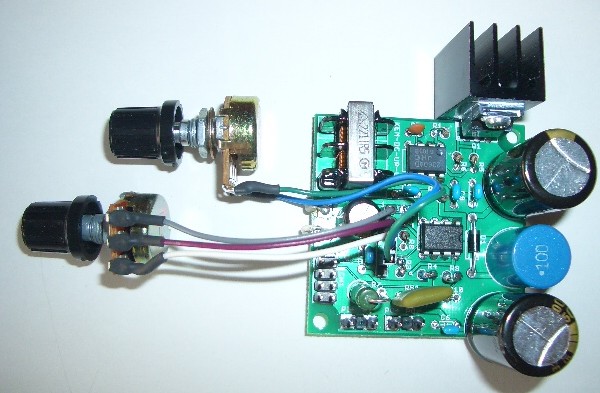

　　アップ・コンバータ・キット
  • 昇圧用のDC-DCコンバータ
  • 出力電圧：　入力電圧＋０．７Ｖから最高４０Ｖまで出力可能
  • 入力電圧：　9Ｖ〜24Ｖ
  • 出力約20Ｗ　（入出力電圧で変動）
  • 最大可能出力電流　１．５Ａただし20Ｗ以下であること
  • 効率70〜80％　（入出力電圧で変動）
  • １．５Ａのリセッタブルヒューズを入力側に搭載
  • リプル電圧　約20〜50mVpp　(入出力電圧差2V以下は約20〜100mVpp)
  • コモンモード・フィルタ搭載
  • 低インピーダンス・高リプル電流の電解コンデンサを使用
  • ボリュームとつまみは付属
  • DC-DCコンバータ専用ＩＣを使用
KEM-DC-DOWN　　　　（単独でも動作可能）

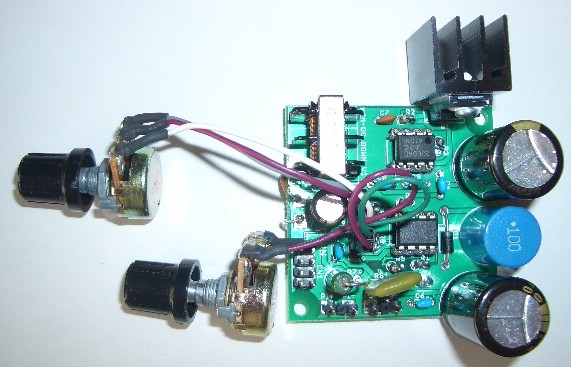

　　ダウン・コンバータ・キット
  • 降圧用のDC-DCコンバータ
  • 出力電圧：　１．５Ｖから入力電圧−０．５Ｖまで出力可能
  • 入力電圧：　9Ｖ〜24Ｖ
  • 出力約20Ｗ　（入出力電圧で変動）
  • 最大可能出力電流　１．５Ａただし20Ｗ以下であること
  • 効率70〜80％　（入出力電圧で変動）
  • １．５Ａのリセッタブルヒューズを入力側に搭載
  • リプル電圧　約20〜50ｍVpp　(出力2V以下は約20〜100mVpp)
  • コモンモード・フィルタ搭載
  • 低インピーダンス・高リプル電流の電解コンデンサを使用
  • ボリュームとつまみは付属
  • DC-DCコンバータ専用ＩＣを使用
各ボードの使用例

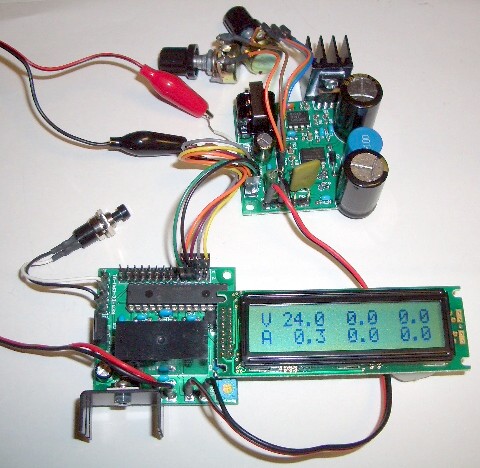

CPUボード　＋　アップ・コンバータ１台
  • コンバータボードへの電源の供給は、CPUボードのリレーを経由して行います。
  • コンバータボードが複数接続される場合は、芋ずる式にコンバータボード同士を接続します。
  • 設定電流以上の電流が流れた場合、CPUがリレーをOFFにして、コンバータボード全体の出力を遮断します。

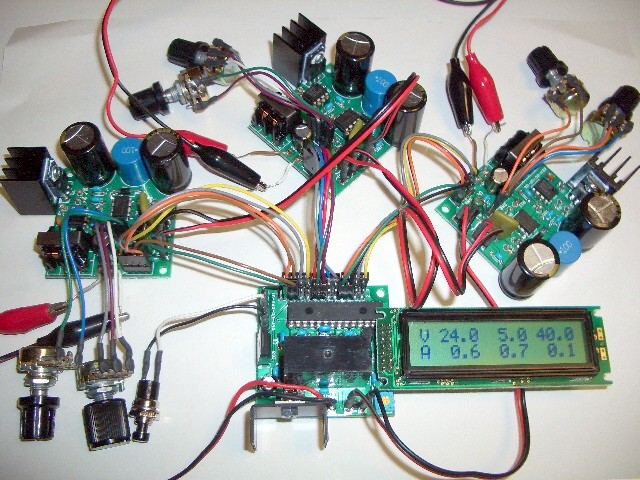

CPUボード　＋　アップ２台　＋　ダウン１台

※複数ボードを接続した場合の注意点

各ボードのグランド出力同士を接続した場合、表示される電流は、個々の電流ではなく、合計した電流になります。
これは、電流検知をローサイドで行っているため、グランド電流が、それぞれのボードに分散するためです。

ただし、この場合も、表示される電流の合計は、合っています。そのため、合計電流が、ブレーカ電流の総計を超えた場合は、出力を遮断します。
ＤＣ−ＤＣ　コンバータ・ボードは単独でも動作します。
DC-DCコンバータ専用ICを、コンバータ・ボードに搭載しています。
そのため、CPUボードなくても、コンバータ・ボード単独でも、動作します。

下の写真は、１２V出力のスイッチング電源（ＡＣアダプタ型）に、ダウン・コンバータを接続して、５Ｖを作っています。
出力電圧の調整は、コンバータ・ボードのボリュームで行えます。
この、ボリュームを固定抵抗に交換すれば、固定電圧出力への変更も可能です。

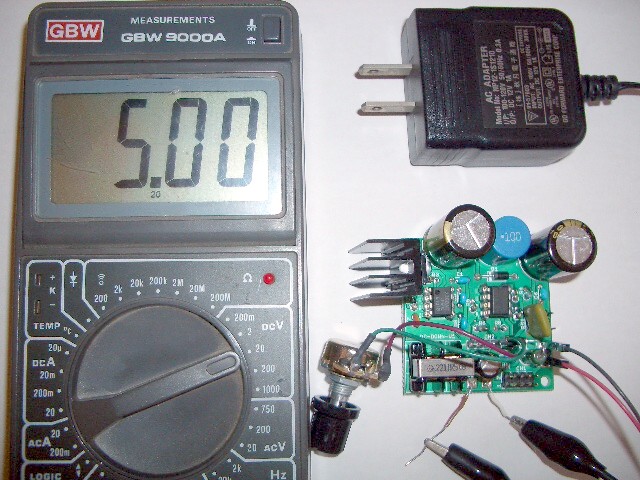

CPUボードを使わずに、コンバータ・ボードだけで、12Vから５Ｖを作成
※ＣＰＵボードがないため、ブレーカ機能は働きません。ただし、コンバータボードには、１．５Ａのリセッタブル・ヒューズが搭載されています。また、出力電圧の確認にテスターが必要です。
ブレーカ電流の設定

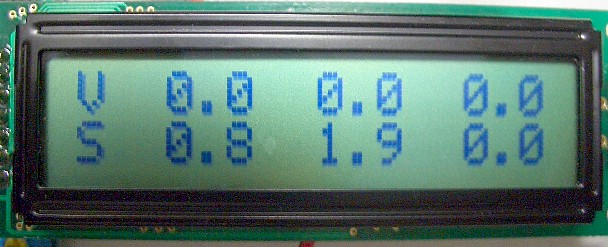

ブレーカ電流を設定するには、CPUボードに接続されている、プッシュボタンを１回押します。すると、下の写真のように電流表示部分が”Ａ”から”Ｓ”になり、設定モードになります。

この状態で、コンバータ・ボードのボリュームを回せば、電流値を設定できます。最大１．９Ａまで設定可能です。
入力電源
入力電源は、９〜２４ＶのＤＣ電源で動作します。
秋月電子などで売っている、１２Ｖか１５Ｖの安価なスイッチング電源タイプのＡＣアダプタが使えます。

もちろん、手持ちのＤＣ電源がある場合は、そちらを使ってください。
入力電源の容量は、コンバータ・ボードの変換効率を、７０％で計算してください。
例えば、２０Ｗの電源を入力に使用した場合、コンバータ・ボードの最大出力は２０Ｗ×０．７で１４Ｗになります。
組合せに迷った場合は
組合せに迷われた場合は、まず、手始めに、
CPUボード(KEM-DC-CPU)　＋　ダウン・コンバータ(KEM-DC-DOWN)
の組み合わせを、おすすめします。
別途ご用意して頂くパーツ
下記のパーツが、別途、必要です。
※ヒューズのアンペア数は、コンバータボード１台につき１．５Ａです。
　 例えば、コンバータボードを３台つなぐ場合は、４．５Ａのヒューズを用意してください。
価格
発送には、ご注文を頂いてから3〜7日かかりますので、ご了承ください。
単品価格
KEM-DC-CPU　（LCD付き） 　3,800円　
KEM-DC-CPU　（LCDなし） 　3,300円
KEM-DC-UP 　3,500円
KEM-DC-DOWN 　3,500円
セット価格　（下記の組合せ以外での、セット販売はありません）
KEM-DC-CPU　＋　コンバータボード１台 　6,000円　 LCDなし　500円引き
KEM-DC-CPU　＋　コンバータボード２台 　7,700円
KEM-DC-CPU　＋　コンバータボード３台 　9,800円
※送料　　セットの場合、重量が規定をオーバーするため、 代引き送料 1,100円です。
　　　　　　 銀行振込み(エクスパック）の場合は、500円です。
※LCDなしには、LCD表示機と基板を接続するコネクタもありません。
※LCD表示機には、秋月電子のSC1602BS-B(-S0-GS-K)を使用しています。　
セットでのご注文の際は、下記のように、コンバータボードの種類と台数を記入してください。
（例）KEM-DC-CPU +　コンバータ・ボード３台の場合
　　　　　・KEM-DC-CPU
　　　　　・KEM-DC-UP　　　１台
　　　　　・KEM-DC-DOWN　２台
バージョンアップ情報
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。

　　　　　　　　・バージョンアップ情報はありません。
