販売は終了しました。

マイコン制御デジタルVFO キット  1Hz〜50MHz
KEM-DDS-VFO-MC180  サイドトーン / ブレークイン内臓


左側のピンヘッダーは、動作テストのためにつけていますが、キットには含まれません。

※放熱器の形状は、写真と違う場合があります。
特徴
AD9851使用    基準ロック180MHzのAD9851を使用しています。 AD9851は、取り付け済みです。
出力周波数    1Hz〜 50MHz (設定は、72MHzまで可能です)
外部クロックも利用可能  内部基準クロックと、外部基準クロックの切替ができます。
                  外部クロックを使用した場合の、クロック周波数も変更可能です。
すべての設定をボード上から可能  各種設定はボード上のスイッチとLCD表示機で行います。
                         設定値は内臓EEPROMに記憶されます。
オフセット表示  実際の発振周波数から、指定した周波数をずらして表示できます。
逓倍表示      外部で逓倍した場合に備えて、倍率を掛けて表示できます。(最大10倍)
逆方向発振    表示の変化とは逆方向に、発振周波数を動かせます。
スイープ発振   発振範囲を指定して、スイープ発振が行えます。
ブレークイン    キー操作に連動して、送受信を切り替える信号を出しています。
            送信から受信への切替時には、200mSのディレーを入れています。
            10mAのドライブ(引き込み)能力があります。
RIT機能      受信周波数を、一時的にずらすことができます。
ステップ       1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、1MHz、10MHz
            切替は、動作中に、ボタン操作で簡単に行えます。
            ステップ桁に、カーソルが移動して、点滅します。
メモリーチャンネル 10チャンネルのメモリーが可能です。
              オフセット、逓倍、逆方向の設定も、チャンネル単位に記憶します。
ロータリーエンコーダ エンコーダは、なくても使えるので、初めから用意する必要はありません。

UP/DOWNボタンの変わりに、AB2相タイプのロータリーエンコーダが接続可能です。
スイッチ型、TTL出力型、オープンコレクタ型の接続が可能です。

1回転のパルス数の設定が可能です。(ただし100パルス以下)
サイドトーン内臓  縦振れキーを接続可能です。
送受信で別々の周波数基準点 送受信切替端子があります。
送信と受信用に、別々の周波数基準点を指定できます。
スプリット運用ではありません


(例)
送信時は7MHzを基準に上下し、受信時は7.455MHzを基準に上下するような設定が可能です。
基板サイズ 50mm×50mm (LCD含まず)
電源  8V〜15V DC
出力
送受信切替端子があります。
送信と受信で、別々の周波数を基準点にして、平行してアップ・ダウンさせることができます。
(例)送信時は7MHzを基準に上下し、受信時は7.455MHzを基準に上下するような設定が可能です。
キー操作に連動して、送信時と受信時で出力する周波数を、瞬時に切り替えています。
周波数  VFOとして利用可能な範囲は、1Hz〜50MHzぐらいです。

       DDS-IC(AD9851)の発振可能周波数は、1Hz〜72MHzです。
       そのため、設定は72MHzまでできますが、スプリアスが多くなります。

出力レベル       約 -7dBm
出力インピーダンス  約 50Ω

LPF LPFは搭載していません。
    20MHz以下では、使用状態にもよりますが、概ねなくても大丈夫と思います。
    30MHz以上では、スプリアスが多くなるためLPFを別途外部に接続してください。
ブレークイン信号出力端子
ブレークイン信号を、出力しています。(TTLではありません)

送信時は、0Vになり10mAの吸い込み能力があります。
受信時は、ハイ・インピーダンスになります。外部から端子に加わる電圧は5V以下で使ってください。
送信から受信へ切り替わるときに、約200mSのディレーが入っています。
受信から送信へは瞬時に切り替わります。
発振器(モジュール)としても利用可能
起動時に、0番チャンネルに周波数がセットされていれば、その周波数で発振を始めます。また、LCD表示機がなくても動作するため、小型の発信器としても利用可能です。
ご注文
2015年7月31日まで、販売しています。 (部品調達が難しいため、今回が最後の販売になると思います。)

発送には、25日程度かかります。
下記の免責事項にご同意の上で、「カートに入れる」ボタンを押してしてください。
KEM-DDS-VFO-MC180 LCD無し  8,300円  (終了しました)
KEM-DDS-VFO-MC180 LCD無し  7,800円  (終了しました)
免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
バージョンアップ情報
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。
2008/1/16 Ver1.03
        サイドトーンのON/OFF機能を追加しました。

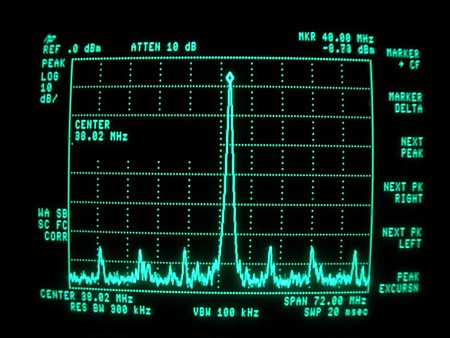

スペクトル
AD9851のデータシートと比較するために、データシートと同じ周波数とスパンで測定しています。
LPF      無し
周波数    40.1MHz
スパン    72MHz
※ここには出ていませんが、LPF無しのため、140MHz以上に-20dBm程度のスプリアスがあります。
  そのため、40MHz台で使用する場合は、LPFが必要です。100MHz以上が関係ない場合は、なくてもOKです。

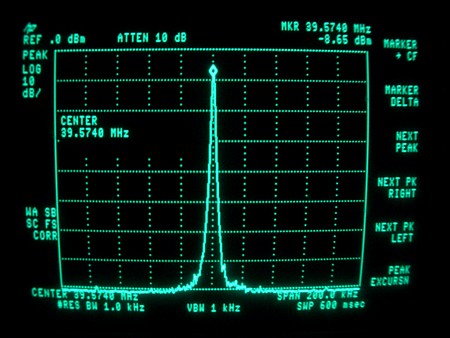

LPF       無し
周波数     40.1MHz
スパン      200KHz
※マーカーがスペアナ精度の問題で40.1MHz表示になっていません。
