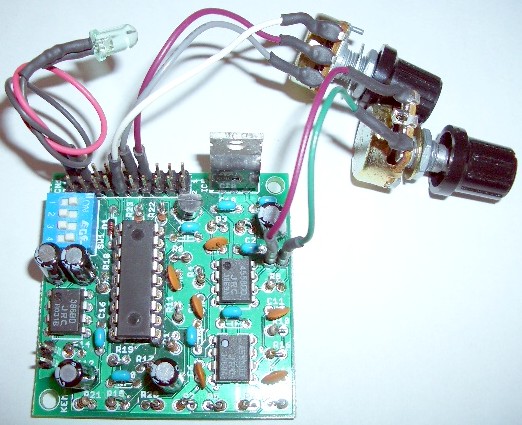

DSP制御 リミッティング・アンプ

KEM-AF-DSP-LMT DSP(デジタル・シグナ ル・プロセッサ)によるデジタル制御


※上側についている、ピンヘッダーは付属しません。
※ボリュームとLEDは付属します。(ボリュームつまみは付属しません)
リミッティング・アンプの動作
下の画像をクリックすれば、リミッティング動作の様子が、動画でご覧いただけます。
画面上側が入力波形、下側の出力波形です。
もし、下の画像が見えない場合(×印)の場合、こちらからご覧ください。
DSPによる、デジタル制御
本キットは、DSP(デジタル・シグナル・プロセッサ)使用し、音声をデジタル化した後に、全てをプログラムで処理しています。
ブロック図
仕様
入力アンプ
(マイクアンプ)
倍率 0〜14倍
付属のボリュームで倍率を調整できます。
マイクを接続できます。
倍率を0〜28倍に変更することも可能です。
入力レベル・インジケータ 入力アンプが飽和しないように、入力レベルがオーバーするとLEDが点灯します。
入力アンプのボリュームで、このLEDが点灯しないように調整します。
リミット電圧 リミット制御は、入力側を基準に行います。
そのため、出力側のレベルは、パワーアンプのボリュームで自由に設定できます。

リミット動作は、7レベルを選択できます。
リミット制御なしの設定も可能です。
リミット動作・インジケータ 入力が、リミット電圧を超えて、DSPがリミッティング動作を始めると、LEDが点灯します。
出力アンプ LM386を使用
出力 約500mW (電源電圧で変動)
付属のボリュームにて、出力レベルは自由に設定できます。
LM386を通さない、ライン出力も可能です。
電源 DC 8〜12V
基板サイズ 50×50mm
