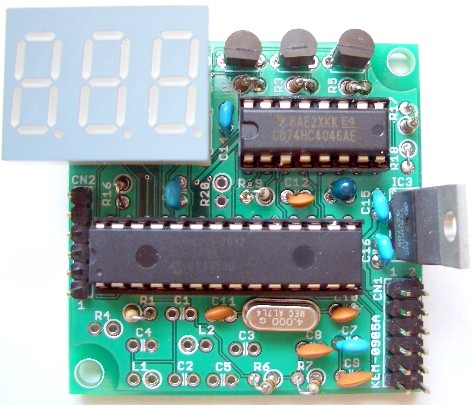

100KHz～200KHz PLL発振ボード キット
KEM-PLL-LF
※ピンヘッダーは付属しません。
仕様
発振範囲 100KHz～200KHz ステップ 100Hz
エンコーダを遅く回すと100Hzで変化します。
早く、回すと、500Hzで変化します。サイン波出力 約0.7Vpp
サイン波出力は、TTLからフィルタを通すことで作っています。
そのため、完璧なサイン波ではありません。パルス波出力 TTL 0-5V UP/DOWN 秋月のエンコーダを使用してます。 周波数変動 約±10Hz程度の、変動があります。 終了時周波数の記憶 終了時の周波数を記憶しています。(30秒間隔）
起動時は、前回終了時の周波数から始まります。表示 7セグ3桁 電源 DC 8～12V 基板サイズ 50mm×50mm 突起部含まず

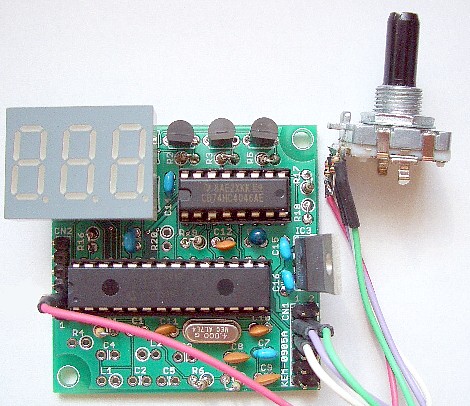

エンコーダには、写真の秋月のエンコーダが付属します。（つまみは付属しませんので、別途、ご用意ください）
表示は、例えは135000Hzを表示する場合、下記のようになります。
10K～100Hzを表示します。
ステップは50Hzですから、2ステップの変化で100Hzが1つ変化します。
サイン波とパルス波を、同時に出力しています。

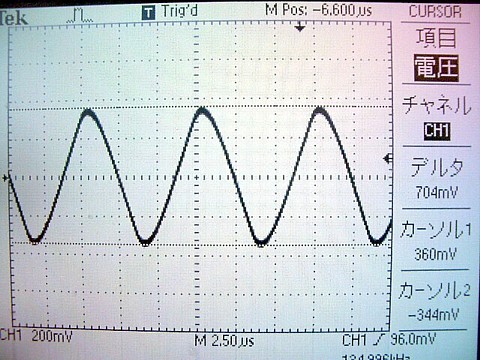

サイン波は、パスル波からフィルタを通して作っています。そのため、完璧なサイン波ではありません。

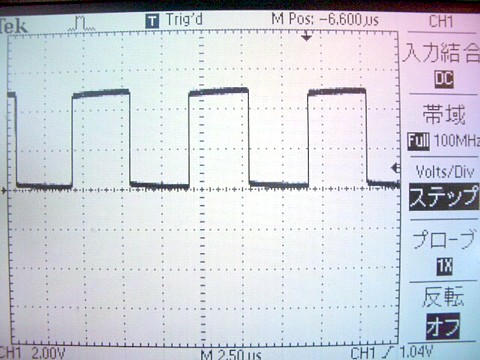

パルス出力のレベルは、TTL(0-5V)です。
