2017年 8月24日 販売台数は、12台です。
低周波用 リターンロス・ブリッジ キット 30KHz〜40MHz
KEM-RLB-LOW
仕様
推奨周波数範囲 30KHz〜40MHz

この範囲で、約-20dB〜-50dBの減衰があります。

40MHz以上でも動きますが、その場合、特性は徐々に悪くなります。
インピーダンス 50Ω
基板サイズ 50mm×50mm
測定
下記の測定結果は、1例であり、この値を保証するものでは、ありません。

発振レベル 0dBm
テスト端子に50Ωを接続した場合の、減衰特性です。

オープンの場合は、約-10dBでほぼフラットです。

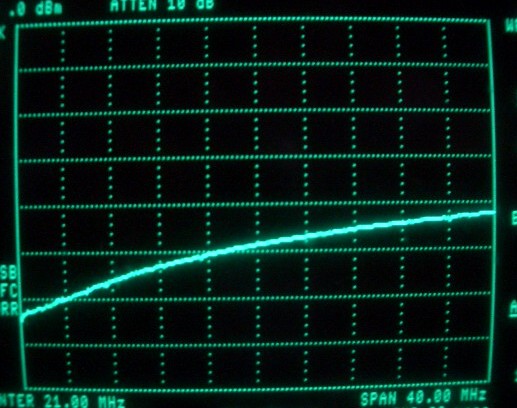

スパン 1MHz〜41MHz  (1MHzにて約50dBの減衰です。 Y軸の一番上が、0dBmです。)


1MHz以下が、スペアナでは正確に測定できないため、別途、測定しました。
減衰量は、オープン時の出力レベル(約-10dBm)からの差分です。

周波数 (Hz) 減衰量 (dB)
30K 20
50K 25
100K 31
200K 37
500K 46
1M 52
ご注文
発送には、30日程度かかります。

下記の免責事項にご同意の上で、「カートへ入れる」ボタンを押してしてください。
KEM-RLB-LOW 2,500円
免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当社及び開発者は、一切の賠償及び補償を行いません。
