      2022年5月15日まで、募集します。(終了しました。)

        台数が決まってから、部品集めと組み立てを行います。

    そのため、発送は6月下旬の予定です。

        ※もし、部品が揃わない場合は、不足分はキャンセルさせていただきます。


      Twitterに 開発中のデータとか画像があります。



         Bluetooth付き、DDS発信ボード (完成ボード)

         N-ESP32-AD9953-4

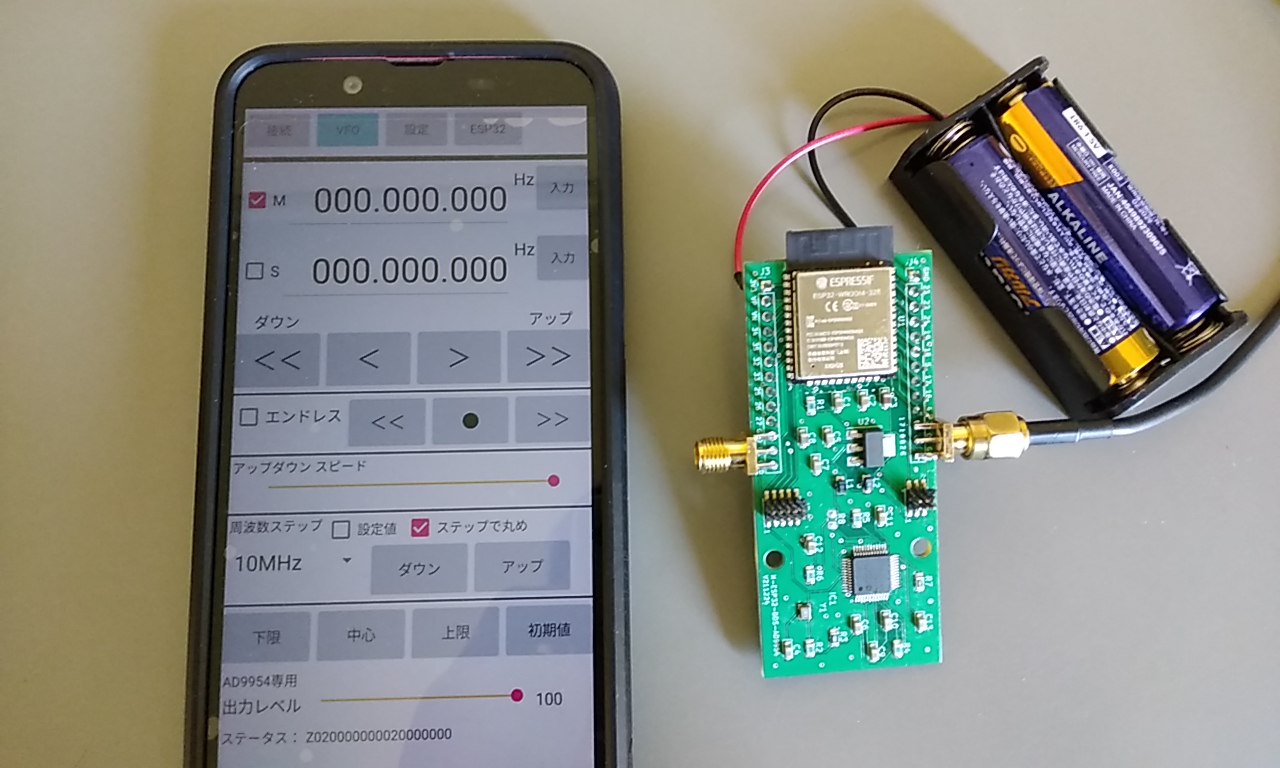

                ・DDS発信ボードです。(販 売している内容は、上 の写真がすべてです。他の付属品ありません。)

                ・操作は、Androidのスマホ(タブレット)から行います。(Androidのバージョンは8以上です。)

                ・Bluetooth(BLE)にて、Androidのスマホ(タブレット)と接続します。

      ・起動時の周波数を、DDSボード側のEEPROMへ書き込みできます。

      ・※iPhone (ios)には対応していません。

      ・電池でも動きます。(スマホ、電池、電池ケース、同軸ケーブルは付属しません。

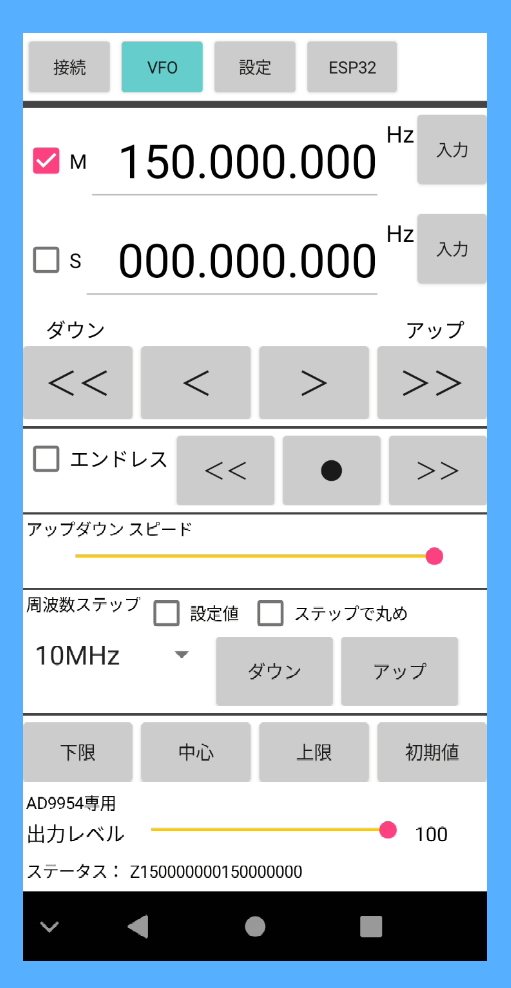

     ・スマホのスクリーンショットです。



        仕様

DDS-IC  AD9953 または AD9954 (部品の入手状況で変わります。)
基準クロック  400MHz
設定可能な発振範囲  1Hz〜160MHz (DDSの仕組みと出力特性を、ご理解された上で、 使用してください。
最大出力レベル  約-5dBm
 出力は2系統でています。反転した同じ信号です。
出力レベル変更可能  0〜100%
 最大出力レベルに対して、0〜100%の範囲で変更できます。
出力インピーダンス  約50Ω
LPF無し  出力にLPF(ローパスフィルタ)は、入っていません。
電源  2.8V〜3.3V (電池動作可能)
 180mA
基板サイズ  32mm x 72mm (突起部を含まず)
有鉛  RoSHに対応していません。 鉛フリーではありません。
Androidバージョン  8以上

        ご注文

     ※DDSの仕組みを、十分ご理解された上で、購入してください。

   下記の免責事項に、ご同意のうえで、ご注文ください。


ご注文方法の詳細は、こちらを ご覧ください。

      N-ESP32-AD9953-4  11,500円 (完成 ボード です。)

免 責事項

N-ESP32-AD9953-4を使用することで、いかなる損害あるいは問題が発生しても、当社及び開発者は、
一切の責任を負いません。また、当 社及び開発者は、一切の賠償及び補償を行いません。
バージョンアップ情報
      CPU内臓プログラムの更新をご希望の場合は、ボードを「520 円切手」を 同封してお送りください。

     バージョンアップには、バグ修正も含まれます。
     現在、バージョンアップはありません。
