　　　2022年5月10日まで、募集します。

　　　発送は、6月上旬の予定です。



　　　Android のスマホ（タブレット）から、４個のフォトリレーを制御します。

         N-ESP32-SW

　　　　　　　　・下の写真にて説明のない端子は、未使用です。　

　　　　　　　　・電源とGNDを接続すれば動きます。

　　　　　　　　・Androidから、４個のフォトリレーをON/OFFできます。　

　　　　　　　　・Androidとの接続は、Bluetoothです。

　　

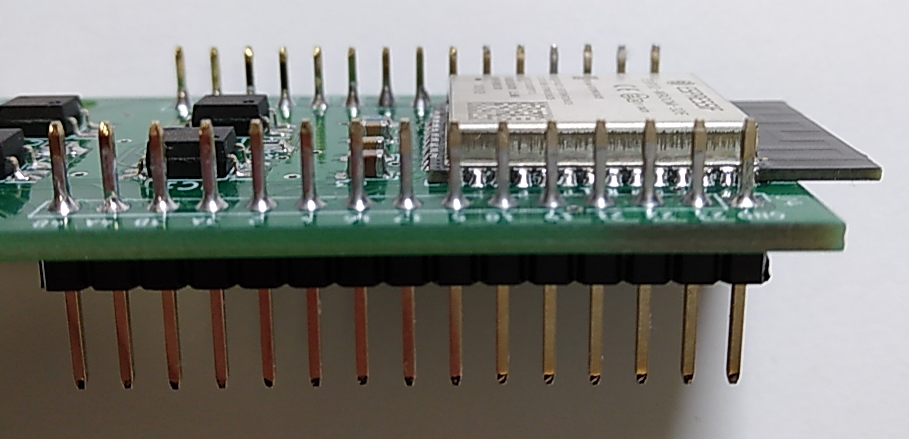

　       　　・端子は、上下に出ています。　　　　　

　　　　　　　　　

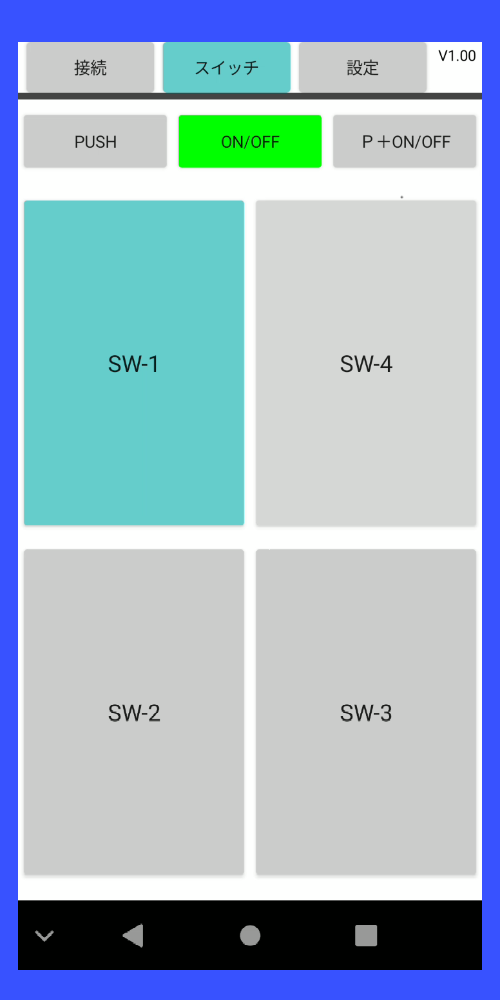

                ・リレーの動作モードを切替できます。

　　　　　　　　　PUSH:　       　　スマホのボタンを、押している間だけON

　　　　　　　　　ON/OFF:       　　スマホのボタンを、押すたびにON/OFFを切り替え

　　　　　　　　　PUSH + ON/OFF:   画面左（SW-1, SW-2）がON/OFF    画面右（SW-3, SW-4）がPUSH

                　　　　

                 ・使用中の動画です。リレーにLEDをつなぎ、点滅させています。

　　　　　　　　PUSH + ON/OFFモードです。（左半分ON/OFF　右半分PUSH)

　　　　　　　　　　　　 　　　　　

        仕様

フォトリレー 　TLP172AM　４個搭載（入手状況により、変更される場合あります。）
　２次耐圧　最大60V
　出力電流　最大500mA
　ON抵抗　 最大2Ω
　出力許容損失　300mW
デジタル出力 　リレーの動作と同じタイミングで、0 - 3.3Vのデジタル出力がでています。
対応OS 　Android7以上
　テストは、Android10で行っています。
電源 　3.0V〜3.3V （電池動作可能）
基板サイズ 　32mm x 63mm
有鉛 　RoSHに対応していません。　鉛フリーではありません。

        ご注文

      　      ※ iPhone(ios)には、対応していません。

　　　　　 2022 年5月10日まで、募集します。 　

　　　　　 発送は、6月上旬の予定です。

　　　　　下記の免責事項に、ご同意のうえで、ご注文ください。

　　 　　　ご注文方法の詳細は、こ ちらを ご覧ください。

　　　　　現在は、代引きと銀行振込の両方が、可能になっています。（どちらかの指定を、忘れないでください。）

   　　　　N-ESP32-SW  3,500円　（完成 ボード です。）

　　免 責事項

　　　　N-ESP32-SWを使用することで、いかなる損害あるいは問題が発生しても、当社及び開発者は、

　　　　一切の責任を負いません。また、当 社及び開発者は、一切の賠償及び補償を行いません。

バージョンアップ情報
      CPU内臓プログラムの更新をご希望の場合は、ボードを「220 円切手」を 同封してお送りください。

    　バージョンアップには、バグ修正も含まれます。
    　現在、バージョンアップはありません。
