既 製品のCPUボード(SEEED XIAO)に、プ ログラムを書込んで、お送りします。
そのため、発送は２週間ぐらいでお送りできます。
可変周波数コントローラの、X-Si5351-VFOもあります。
Si5351用 固定周波数コントローラ
X-Si5351-Ctrl
※販売は、プログラムを書込んだ、CPUボード(SEEED XIAO)のみです。
※上の写真がお届けする全部です。（Si5351ボードは別途購入してください。）

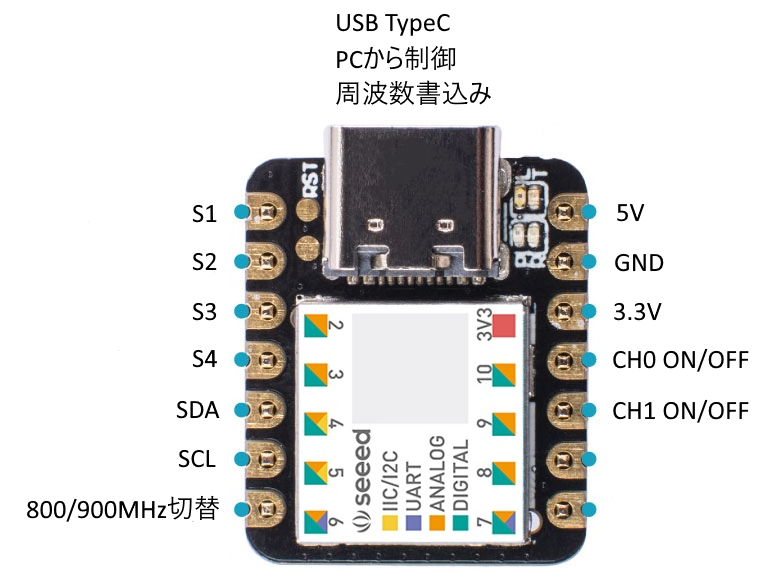

・Si5351ボードとの接続は、上図のSDA,SCLの2本を接続します。
・電源は、5V、3.3V、USBから選択できます。
・本モジュールからの設定可能範囲は、8KHz～300MHzです。
・Si5351の規格上の上限は200MHzですが、
本モジュールからの設定は300MHzまで、できるようにプログラムしています。
・16個の周波数をUSB経由で書込みできます。
・周波数の書き込みは、パソコンからUSB経由で行います。
・周波数の切替は、上図のS1,S2,S3,S4で行います。（スイッチでGNDへ接続）
・CH0とCH1の出力をスイッチによりOn/Offできます。
・Si5351の内部クロックを800MHzと900MHzで切替できます。
稀に900MHzで動かないSi5351ボードがあるため、もし900MHzで動かない場合は、800MHzに切替できます。
通常、Si5351ボードからは、制御信号（SDA, SCL）がボード端子に出ています。
それと、上図の同じ名前の信号を接続してください。
Si5351ボードを購入される場合は、この2信号が端子に出ていることを確認してください。

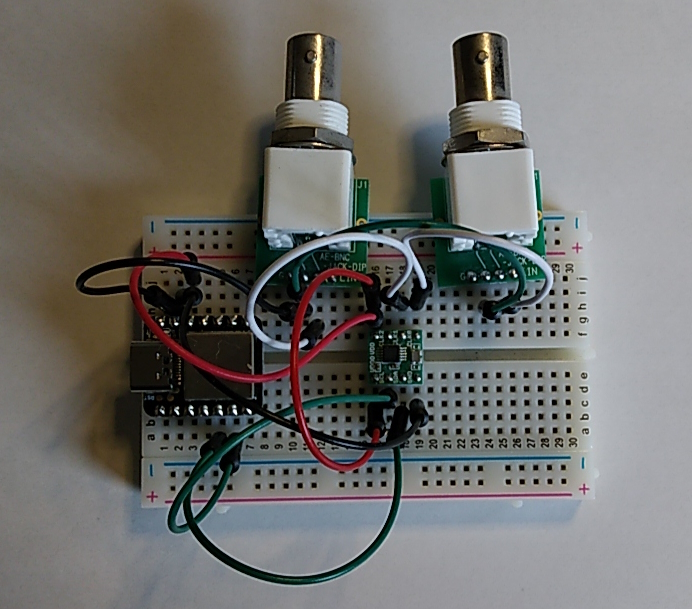

下の写真は、秋月電子さんで購入した、Si5351ボードを接続しているところです。

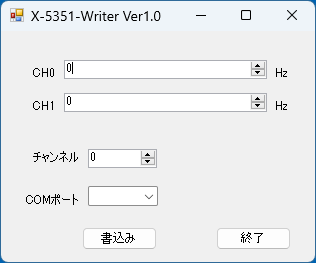

・パソコンからの周波数の書込み
専用のWindows用アプリから、周波数をUSB経由で書き込めます。
書込まずに、周波数の変更のみも可能です。
Si5351のCH0とCH1をペアで書き込みます。
・ ご注文 方法の詳細は、こちらをご覧ください。
・下記の免責事項にご同意の上で、ご注文ください。
・価格

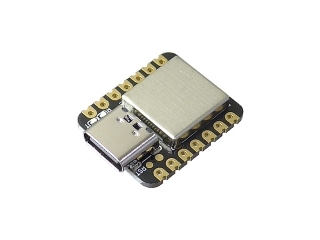

X-Si5351-Ctrl 足ピンなし 1,900円 (下図左）

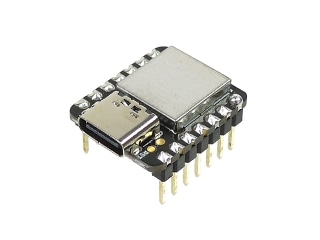

X-Si5351-Ctrl 足ピン付き 2,200円 (下図右）
下図のように、ピンが付いていないタイプと、ピンが付いたタイプがあります。
用途によって選択してください。
指定された方に、プログラムを書込んでお送りします。
免責事項
本製品を利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当 社及び開発者は、一切の賠償及び補償を行いません。
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を 同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。
バージョンアップは、ありません。
