既 製品のCPUボード(SEEED XIAO)に、プ ログラムを書込んで、お送りします。
そのため、発送は２週間ぐらいでお送りできます。
可変発振に対応して、X-AD9833/4-VFOもあります。
AD9833, AD9834 用 DDSコントローラ
X-AD9833/4-CTRL
※販売は、プログラムを書込んだ、CPUボード(SEEED XIAO)のみです。
※上の写真がお届けする全部です。（DDSボードは別途購入してください。）
・DDSボードとの接続は、上図のFSYNC、SCLK、SDATAの3本を接続します。
・電源は、5V、3.3V、USBから選択できます。
・４つの周波数をUSB経由で書込みできます。
・サイン、矩形、三角波の選択ができます。（AD9833ボードのみ）
・周波数の書き込みは、パソコンからUSB経由で行います。
・周波数の切替は、上図のS1,S2で行います。（スイッチでGNDへ接続）
・AD9833の波形切替は、S3,S4で行います。
・AD9833/4の動作クロックは、任意な周波数をパソコンからUSB経由で書き込めます。
初期値 AD9833=25MHz AD9834=75MHz
通常、AD9833/4のDDSボードからは、制御信号（FSYNC、SCLK、SDATA）がボード端子に出ています。
それと、上図の同じ名前の信号を接続してください。
DDSボードを購入される場合は、この３信号が端子に出ていることを確認してください。
下の写真は、Amazonにて購入した、AD9833を使用したDDSボードを、接続しているところです。
下の写真は、Amazonにて購入した、AD9834を使用したDDSボードを、接続しているところです。

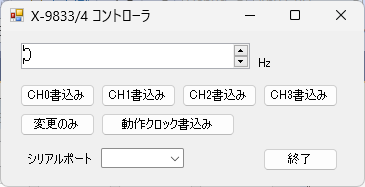

・パソコンからの周波数の書込み

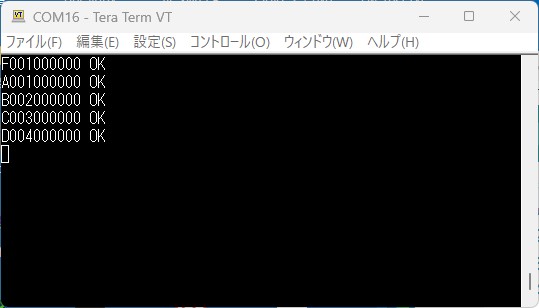

周波数動作をUSBシリアルで書き込めます。
書込まずに、周波数の変更のみも可能です。
・ ご注文 方法の詳細は、こちらをご覧ください。
・下記の免責事項にご同意の上で、ご注文ください。
・価格
X-AD9833/4-CTRL 足ピンなし 1,900円 (下図左）
X-AD9833/4-CTRL 足ピン付き 2,200円 (下図右）
下図のように、ピンが付いていないタイプと、ピンが付いたタイプがあります。
用途によって選択してください。
指定された方に、プログラムを書込んでお送りします。
免責事項
本製品を利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当 社及び開発者は、一切の賠償及び補償を行いません。
CPU内臓プログラムの更新をご希望の場合は、CPUと返信用の120円切手を 同封して郵送してください。
※HEXファイルによるバージョンアップは、行っていません。
※バージョンアップには、バグ修正も含まれます。
バージョンアップは、ありません。
