KEM-TX7-SSBの基板のみの販売です。
 2023年11月22日まで募集します。
 台数が確定してから、基板を作ります。
 そのため、発送は来年1月になります。

 部品などは、マニュアルを見てください。
 ダウンロードできます。

 価格
  KEM-RX7-SSB 基板  680円

 送料
  銀行振込 120円(定形外)
  代引き  970円

  ご注文 方法の詳細は、こちらをご覧ください。
-------------------------------------------------------------------------------------

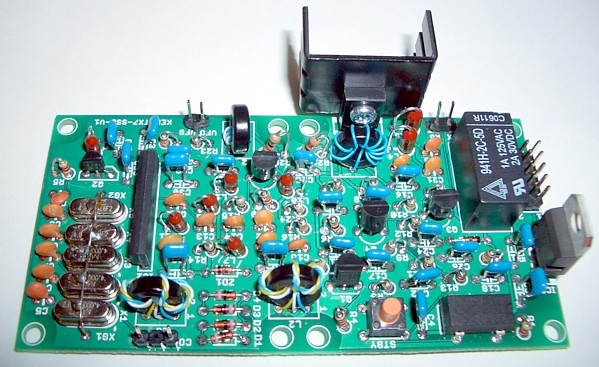

7MHz SSB 送信機 キット
KEM-TX7-SSB
※上についている放熱器の形状は、写真と違う場合があります。
※ ピンヘッダーは付属しません。
仕様
送信周波数 7.00~7.200  外部VFOによって変わります。
電波形式 SSB (LSBのみ)
出力 約 0.1~0.7(W) 電源電圧で変動します。
3台試作しましたが、電源12Vでの出力は、約0.3W~0.4Wぐらいです。
電源 DC7V~16V  12V推奨
キャリア抑圧比 3台試作でのテストでは、-39dB~-52dBぐらいでした。
バラツキがあります。
スプリアス 過変調状態にて、3台でテストを行いましたが、基本波に対して最大が-35dB~-40dBぐらいです。
高調波よりも近傍スプリアスの方が大きいです。
アンテナ切替 アンテナ切替はリレーです。 電源の切替も一緒に行っています。
消費電流 12V送信時 約380mA
基板サイズ 100mm × 50mm

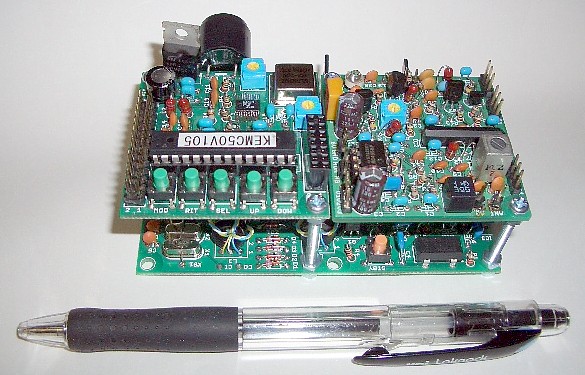

上にKEM-RX7とKEM-DDS-VFOを載せられるように、スペーサ用の、ねじ穴を開けています。
外部VFOが必要です。
本キットには、VFOを搭載していません。そのため、外部VFOが必要となり ます。

SSB受信機(KEM-RX7-DX)に内蔵されている、DDS-VFOが使用できます。

DDS-VFO(KEM-DDS-B48M)も使用できます。

3.00MHz~3.100MHzを発振できるVFOを、すでにお持ち場合は、利用できる場合もあります。
SSB受信機と組合せてトランシーバになります。
SSB受信機(KEM-RX7-DX)と組み合わせると、7MHz帯 (7.000~7.200MHz)のSSBトランシーバになります。

KEM-RX7-DXのVFOの出力を、本キットへ接続できます。
キットに含まれるもの
マイクは付属しませんが、コンデンサマイクが使用できます。マイクジャックは、付属しています。
パソコン用の、安価なマイクも使用できます。

(注意)
  パソコン用マイクが、すべて使えるわけではないようです。
  3本ほどテストしてみましたが、1本は使えませんでした。

リニア・アンプ
本キットに接続可能な、リニア・アンプがあります。

免責事項
当社のキットを利用することによって、いかなる損害あるいは問題が発生しても、当社及び開発者は、一切の責任を負いません。また、当 社及び開発者は、一切の賠償及び補償を行いません。
